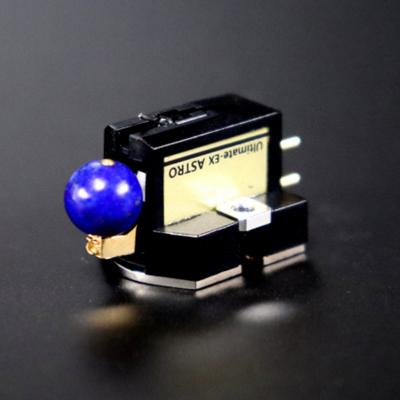

ZYX ULT ASTRO EX MC
VERSION 0.24mV câblage cuivre - pour 0.48mV et câblage argent / or merci de nous contacter
Une gamme unique de cellules à bobines mobiles conçus et fabriqués au Japon. Réputés dans le monde entier pour leur qualité et musicalité. Des nombres récompenses et des éloges de presse unanimes.
|
ULTIMATE DIAMOND EX
Technical Data
|
| Type |
Moving Coil (Dynamic)
"REAL STEREO” Generator System |
| Output Voltage |
0.24mV (3.54cm/sec, 1kHz) |
Frequency Response
±1dB |
10 Hz - 40 kHz
20 Hz - 20 kHz |
| Channel Separation |
＞ 25dB 〔 1kHz 〕 |
| Channel Balance |
＜ 0.5dB 〔 1kHz 〕 |
| Recommended Tracking Force |
2.0gm 〔 20 ゜C-25 ゜C 〕 |
| Tracking Force Range |
1.7gm - 3.0gm |
| Trackablity |
＞ 60μm |
| EQ Compliance |
horizontal |
| |
vertical |
|
15×10-6cm/dyne
12×10-6cm/dyne |
| Internal Impedance |
4.0 ΩHM |
| Load Impedance |
＞ 100 ΩHM |
|
|
6N Crystal Copper φ.035mm/CRYO
5N Silver
5N Gold |
| Cantilever Material |
natural diamond φ0.22 |
| Stylus |
Line-contact Solid Diamond □ 0.1mm |
| Contact Radius, Life Time |
6μm×60μm, 2000Hour/2.0gm |
| Output Terminals |
φ1.25mm solid gold |
| Terminal Board |
composite carbon Plate |
| Net Weight |
9.1g |
|
